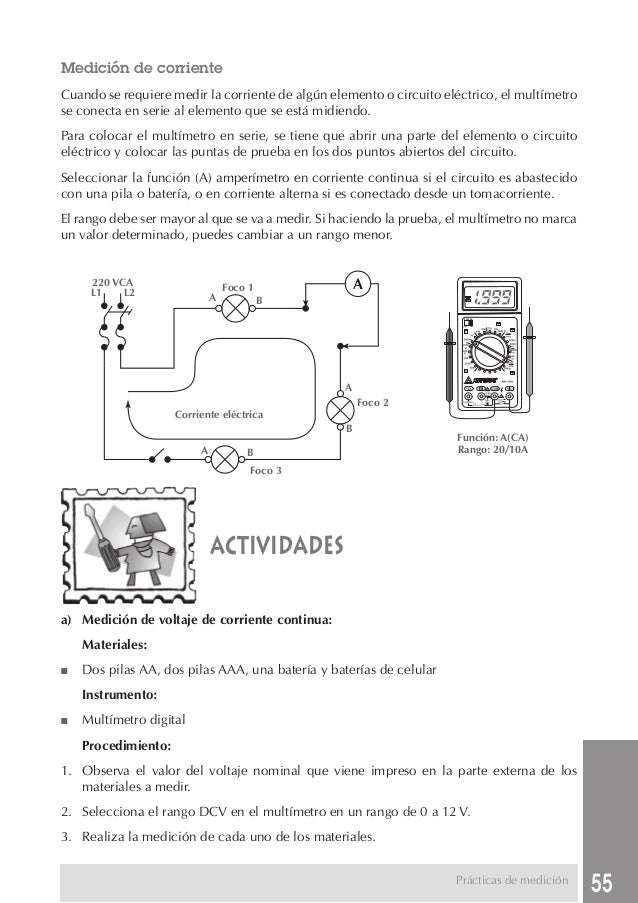

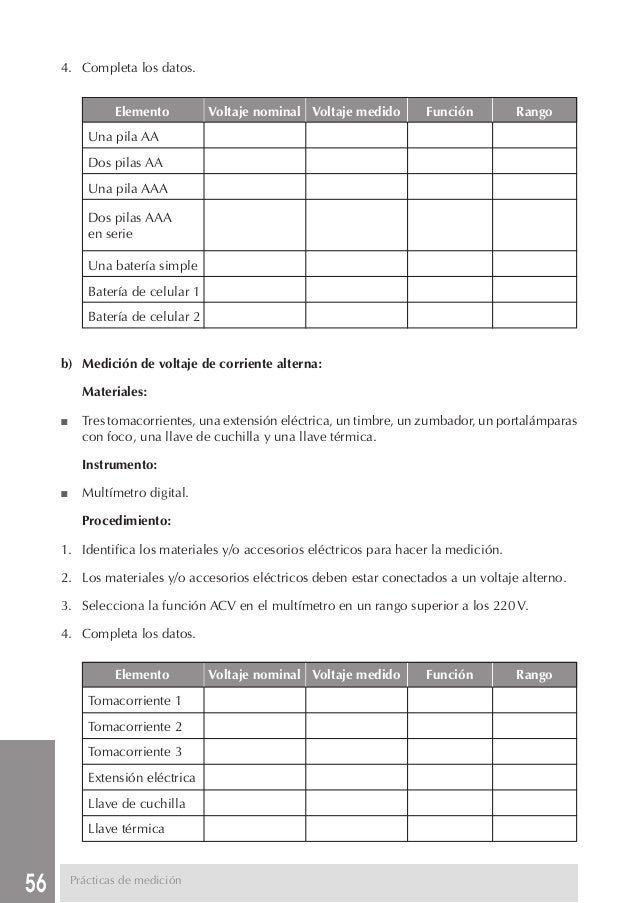

- 57. 56 4. Completa los datos. Elemento Voltaje nominal Voltaje medido Función Rango Una pila AA Dos pilas AA Una pila AAA Dos pilas AAA en serie Una batería simple Batería de celular 1 Batería de celular 2 b) Medición de voltaje de corriente alterna: Materiales: ■ Tres tomacorrientes, una extensión eléctrica, un timbre, un zumbador, un portalámparas con foco, una llave de cuchilla y una llave térmica. Instrumento: ■ Multímetro digital. Procedimiento: 1. Identifica los materiales y/o accesorios eléctricos para hacer la medición. 2. Los materiales y/o accesorios eléctricos deben estar conectados a un voltaje alterno. 3. Selecciona la función ACV en el multímetro en un rango superior a los 220 V. 4. Completa los datos. Elemento Voltaje nominal Voltaje medido Función Rango Tomacorriente 1 Tomacorriente 2 Tomacorriente 3 Extensión eléctrica Llave de cuchilla Llave térmica Prácticas de medición

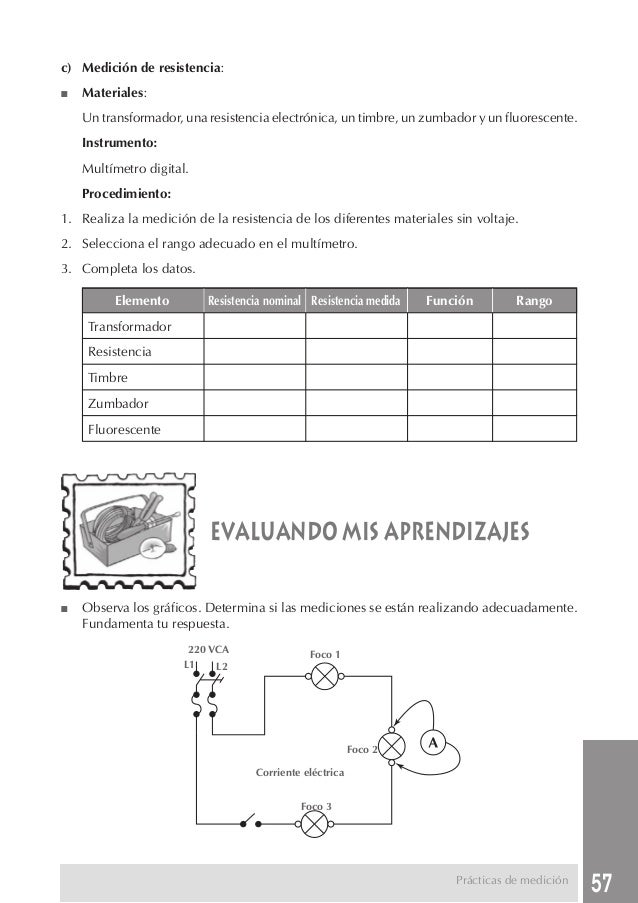

- 58. 57 c) Medición de resistencia: Un transformador, una resistencia electrónica, un timbre, un zumbador y un fluorescente. Instrumento: Multímetro digital. Procedimiento: 1. Realiza la medición de la resistencia de los diferentes materiales sin voltaje. 2. Selecciona el rango adecuado en el multímetro. 3. Completa los datos. Elemento Resistencia nominal Resistencia medida Función Rango evaluando mis aprendizajes ■ Materiales: Transformador Resistencia Timbre Zumbador Fluorescente ■ Observa los gráficos. Determina si las mediciones se están realizando adecuadamente. Fundamenta tu respuesta. Prácticas de medición 220 VCA L1 L2 Foco 1 Foco 2 Corriente eléctrica Foco 3

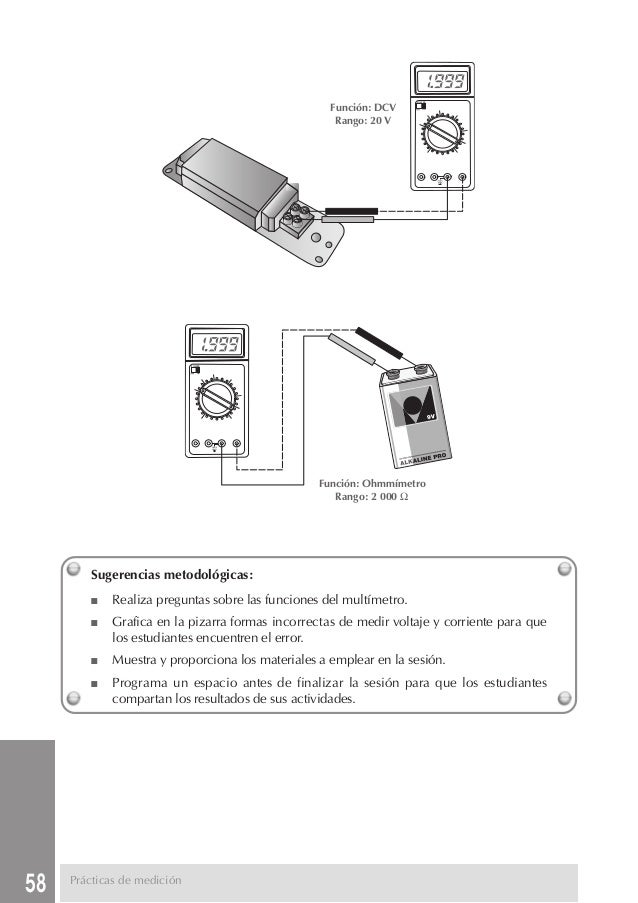

- 59. 58 POWER Sugerencias metodológicas: POWER Función: DCV Rango: 20 V ■ Realiza preguntas sobre las funciones del multímetro. ■ Grafica en la pizarra formas incorrectas de medir voltaje y corriente para que los estudiantes encuentren el error. ■ Muestra y proporciona los materiales a emplear en la sesión. ■ Programa un espacio antes de finalizar la sesión para que los estudiantes compartan los resultados de sus actividades. Prácticas de medición ON ON Función: Ohmmímetro Rango: 2 000 Ω

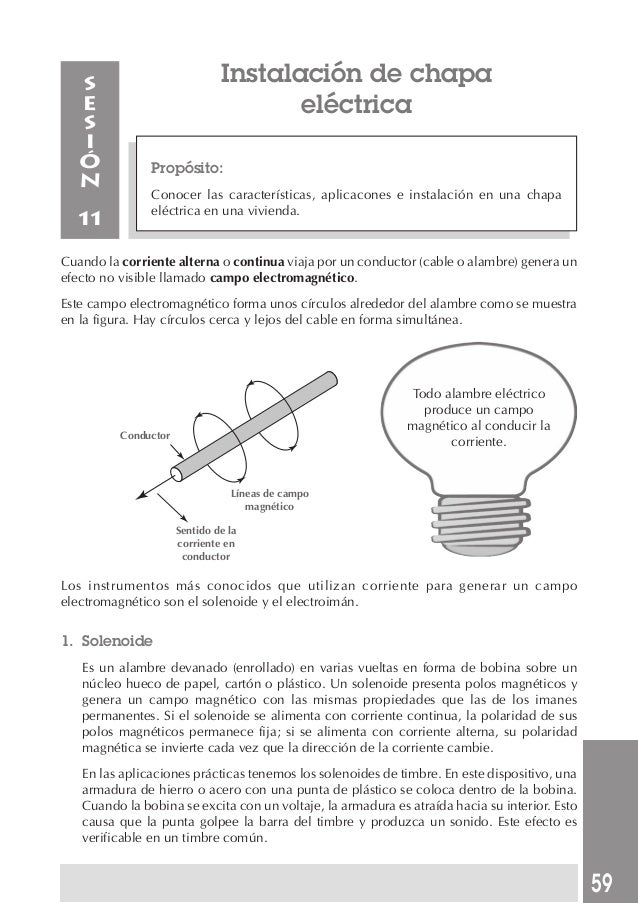

- 60. 59 Instalación de chapa eléctrica Propósito: Conocer las características, aplicacones e instalación en una chapa eléctrica en una vivienda. SESIÓN 11 Cuando la corriente alterna o continua viaja por un conductor (cable o alambre) genera un efecto no visible llamado campo electromagnético. Este campo electromagnético forma unos círculos alrededor del alambre como se muestra en la figura. Hay círculos cerca y lejos del cable en forma simultánea. Todo alambre eléctrico produce un campo magnético al conducir la Conductor corriente. Líneas de campo magnético Sentido de la corriente en conductor Los instrumentos más conocidos que utilizan corriente para generar un campo electromagnético son el solenoide y el electroimán. 1. Solenoide Es un alambre devanado (enrollado) en varias vueltas en forma de bobina sobre un núcleo hueco de papel, cartón o plástico. Un solenoide presenta polos magnéticos y genera un campo magnético con las mismas propiedades que las de los imanes permanentes. Si el solenoide se alimenta con corriente continua, la polaridad de sus polos magnéticos permanece fija; si se alimenta con corriente alterna, su polaridad magnética se invierte cada vez que la dirección de la corriente cambie. En las aplicaciones prácticas tenemos los solenoides de timbre. En este dispositivo, una armadura de hierro o acero con una punta de plástico se coloca dentro de la bobina. Cuando la bobina se excita con un voltaje, la armadura es atraída hacia su interior. Esto causa que la punta golpee la barra del timbre y produzca un sonido. Este efecto es verificable en un timbre común.

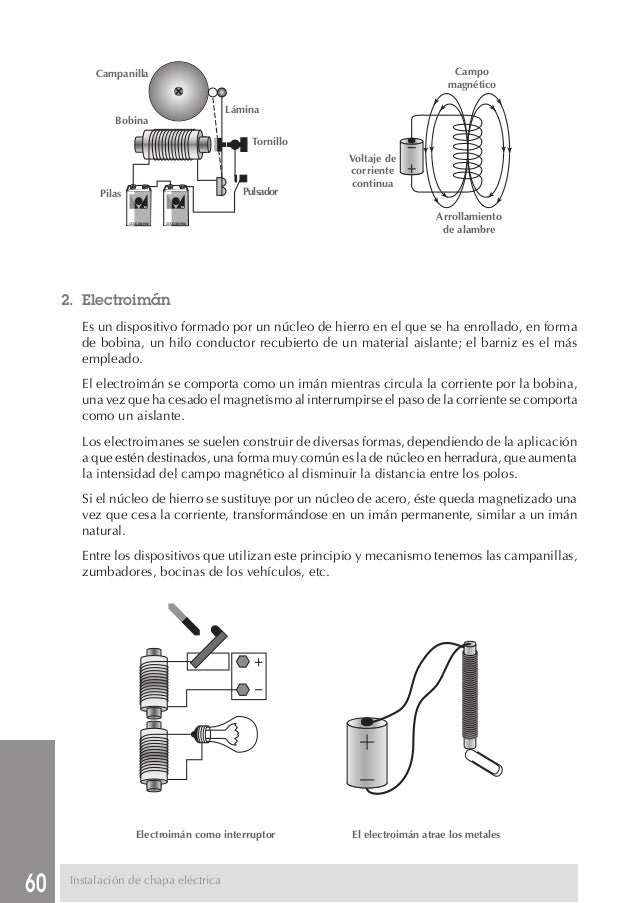

- 61. 60 Campanilla 2. Electroimán Es un dispositivo formado por un núcleo de hierro en el que se ha enrollado, en forma de bobina, un hilo conductor recubierto de un material aislante; el barniz es el más empleado. El electroimán se comporta como un imán mientras circula la corriente por la bobina, una vez que ha cesado el magnetismo al interrumpirse el paso de la corriente se comporta como un aislante. Los electroimanes se suelen construir de diversas formas, dependiendo de la aplicación a que estén destinados, una forma muy común es la de núcleo en herradura, que aumenta la intensidad del campo magnético al disminuir la distancia entre los polos. Si el núcleo de hierro se sustituye por un núcleo de acero, éste queda magnetizado una vez que cesa la corriente, transformándose en un imán permanente, similar a un imán natural. Entre los dispositivos que utilizan este principio y mecanismo tenemos las campanillas, zumbadores, bocinas de los vehículos, etc. Electroimán como interruptor El electroimán atrae los metales Instalación de chapa eléctrica Lámina Bobina Tornillo Pulsador Campo magnético Arrollamiento de alambre Voltaje de corriente continua Pilas

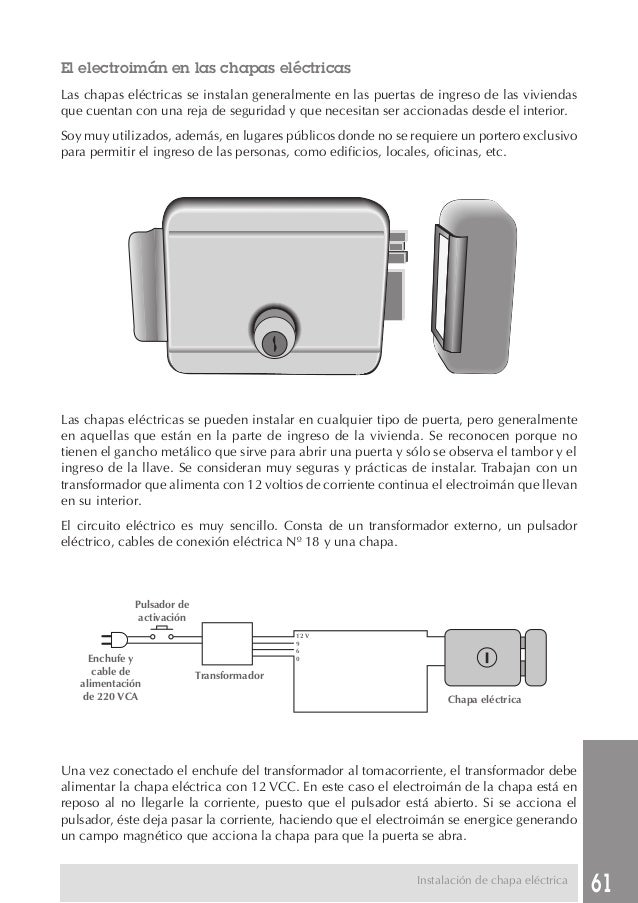

- 62. 61 El electroimán en las chapas eléctricas Las chapas eléctricas se instalan generalmente en las puertas de ingreso de las viviendas que cuentan con una reja de seguridad y que necesitan ser accionadas desde el interior. Soy muy utilizados, además, en lugares públicos donde no se requiere un portero exclusivo para permitir el ingreso de las personas, como edificios, locales, oficinas, etc. Las chapas eléctricas se pueden instalar en cualquier tipo de puerta, pero generalmente en aquellas que están en la parte de ingreso de la vivienda. Se reconocen porque no tienen el gancho metálico que sirve para abrir una puerta y sólo se observa el tambor y el ingreso de la llave. Se consideran muy seguras y prácticas de instalar. Trabajan con un transformador que alimenta con 12 voltios de corriente continua el electroimán que llevan en su interior. El circuito eléctrico es muy sencillo. Consta de un transformador externo, un pulsador eléctrico, cables de conexión eléctrica Nº 18 y una chapa. Una vez conectado el enchufe del transformador al tomacorriente, el transformador debe alimentar la chapa eléctrica con 12 VCC. En este caso el electroimán de la chapa está en reposo al no llegarle la corriente, puesto que el pulsador está abierto. Si se acciona el pulsador, éste deja pasar la corriente, haciendo que el electroimán se energice generando un campo magnético que acciona la chapa para que la puerta se abra. Instalación de chapa eléctrica Pulsador de activación Enchufe y cable de alimentación de 220 VCA 12 V 9 6 0 Transformador Chapa eléctrica

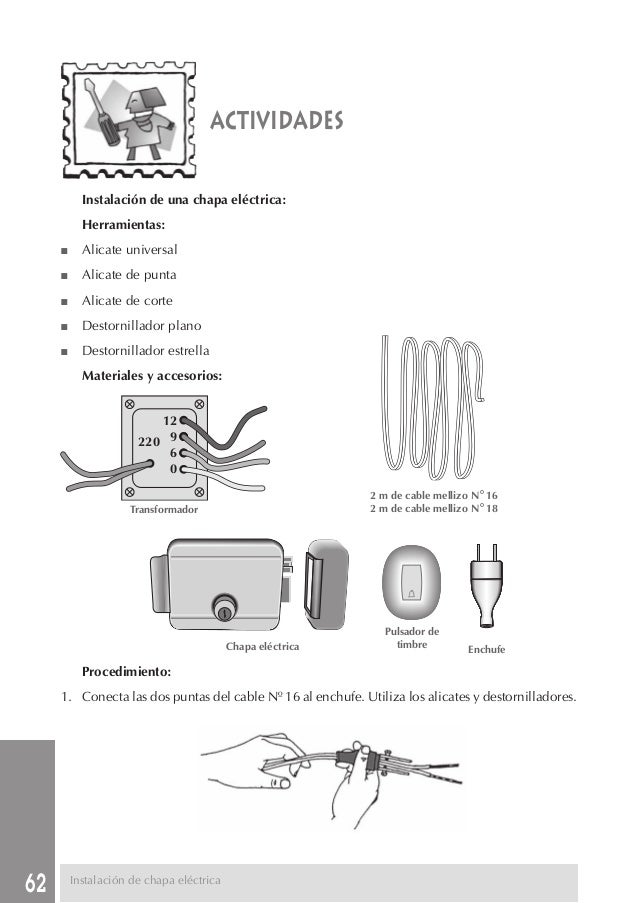

- 63. 62 Instalación de una chapa eléctrica: Herramientas: ■ Alicate universal ■ Alicate de punta ■ Alicate de corte ■ Destornillador plano ■ Destornillador estrella Materiales y accesorios: 12 9 6 0 220 Transformador Procedimiento: 1. Conecta las dos puntas del cable Nº 16 al enchufe. Utiliza los alicates y destornilladores. Instalación de chapa eléctrica Chapa eléctrica Pulsador de timbre Enchufe actividades 2 m de cable mellizo N° 16 2 m de cable mellizo N° 18

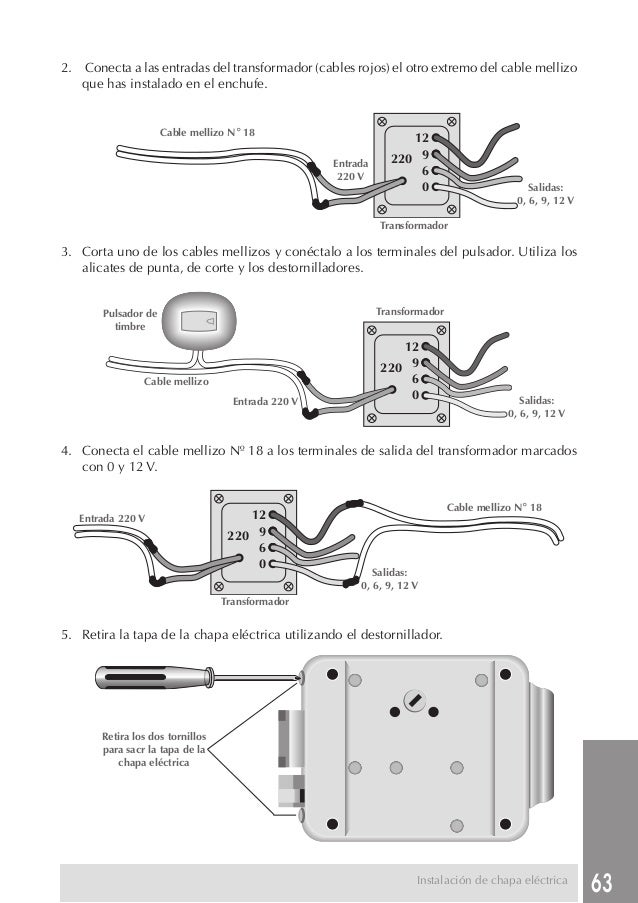

- 64. 63 2. Conecta a las entradas del transformador (cables rojos) el otro extremo del cable mellizo que has instalado en el enchufe. 12 9 6 0 3. Corta uno de los cables mellizos y conéctalo a los terminales del pulsador. Utiliza los alicates de punta, de corte y los destornilladores. 4. Conecta el cable mellizo Nº 18 a los terminales de salida del transformador marcados con 0 y 12 V. 5. Retira la tapa de la chapa eléctrica utilizando el destornillador. Instalación de chapa eléctrica 220 12 9 6 0 220 Pulsador de timbre Cable mellizo Entrada 220 V Salidas: 0, 6, 9, 12 V Transformador 12 9 6 0 220 Entrada 220 V Transformador Cable mellizo N° 18 Salidas: 0, 6, 9, 12 V Cable mellizo N° 18 Transformador Entrada 220 V Salidas: 0, 6, 9, 12 V Retira los dos tornillos para sacr la tapa de la chapa eléctrica

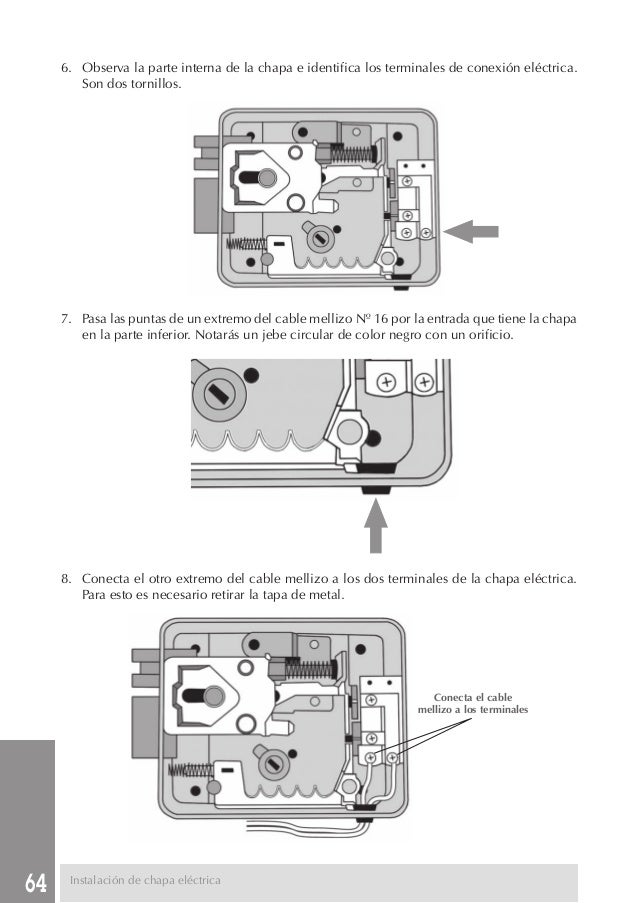

- 65. 64 6. Observa la parte interna de la chapa e identifica los terminales de conexión eléctrica. Son dos tornillos. 7. Pasa las puntas de un extremo del cable mellizo Nº 16 por la entrada que tiene la chapa en la parte inferior. Notarás un jebe circular de color negro con un orificio. 8. Conecta el otro extremo del cable mellizo a los dos terminales de la chapa eléctrica. Para esto es necesario retirar la tapa de metal. Instalación de chapa eléctrica Conecta el cable mellizo a los terminales

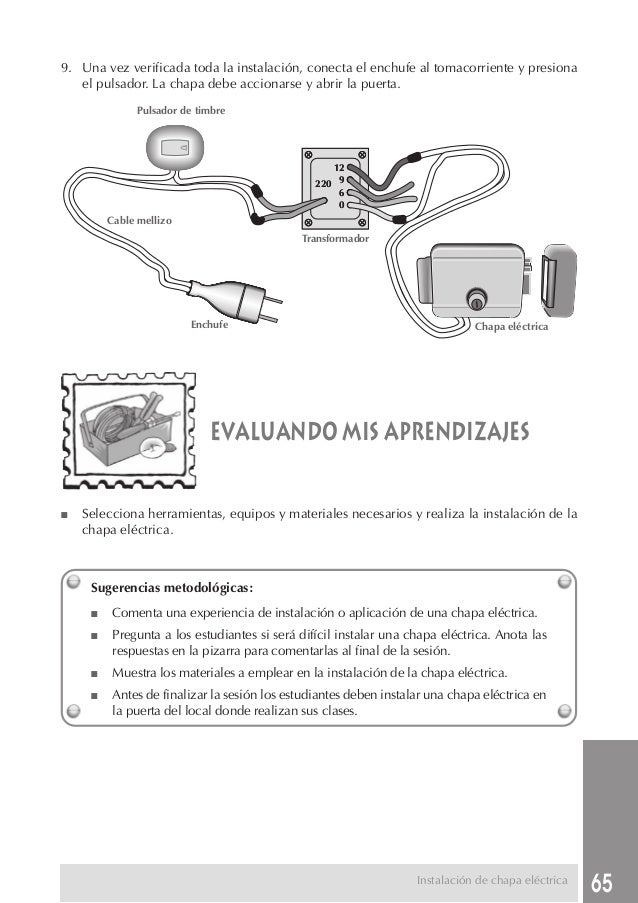

- 66. 65 9. Una vez verificada toda la instalación, conecta el enchufe al tomacorriente y presiona el pulsador. La chapa debe accionarse y abrir la puerta. evaluando mis aprendizajes Sugerencias metodológicas: ■ Comenta una experiencia de instalación o aplicación de una chapa eléctrica. ■ Pregunta a los estudiantes si será difícil instalar una chapa eléctrica. Anota las respuestas en la pizarra para comentarlas al final de la sesión. ■ Muestra los materiales a emplear en la instalación de la chapa eléctrica. ■ Antes de finalizar la sesión los estudiantes deben instalar una chapa eléctrica en la puerta del local donde realizan sus clases. Instalación de chapa eléctrica 12 9 6 0 220 Pulsador de timbre Cable mellizo ■ Selecciona herramientas, equipos y materiales necesarios y realiza la instalación de la chapa eléctrica. Enchufe Transformador Chapa eléctrica

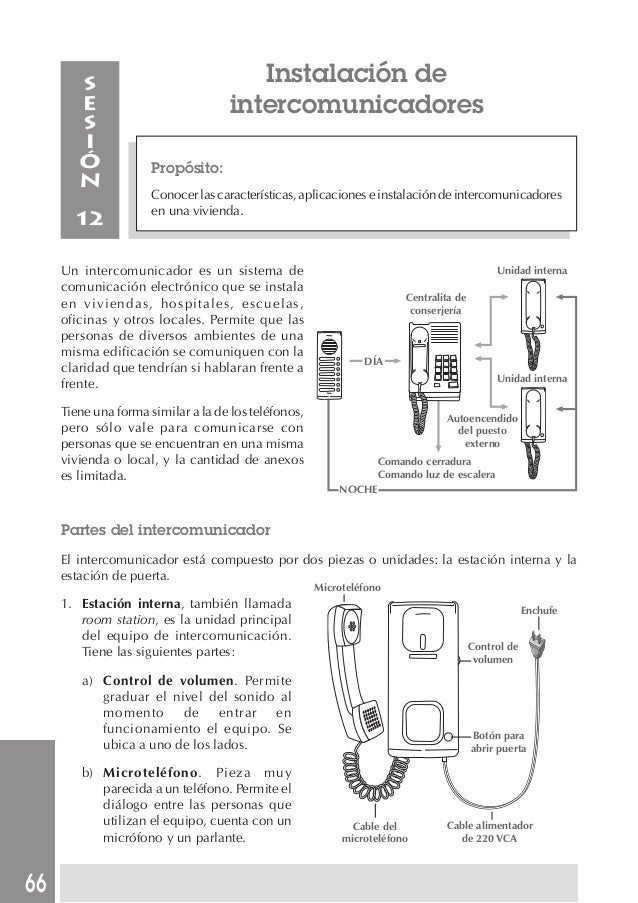

- 67. 66 Instalación de intercomunicadores Propósito: Conocer las características, aplicaciones e instalación de intercomunicadores en una vivienda. SESIÓN 12 Un intercomunicador es un sistema de comunicación electrónico que se instala en viviendas, hospitales, escuelas, oficinas y otros locales. Permite que las personas de diversos ambientes de una misma edificación se comuniquen con la claridad que tendrían si hablaran frente a frente. Tiene una forma similar a la de los teléfonos, pero sólo vale para comunicarse con personas que se encuentran en una misma vivienda o local, y la cantidad de anexos es limitada. Partes del intercomunicador El intercomunicador está compuesto por dos piezas o unidades: la estación interna y la estación de puerta. 1. Estación interna, también llamada room station, es la unidad principal del equipo de intercomunicación. Tiene las siguientes partes: a) Control de volumen. Permite graduar el nivel del sonido al momento de entrar en funcionamiento el equipo. Se ubica a uno de los lados. b) Microteléfono. Pieza muy parecida a un teléfono. Permite el diálogo entre las personas que utilizan el equipo, cuenta con un micrófono y un parlante. Centralita de conserjería Comando cerradura Comando luz de escalera Unidad interna Unidad interna Autoencendido del puesto externo DÍA NOCHE Control de volumen Enchufe Botón para abrir puerta Cable alimentador de 220 VCA Microteléfono Cable del microteléfono
- 68. 67 c) Botón de apertura. Es un mecanismo adicional que trae el equipo con la posibilidad de ser empleado para accionar una chapa eléctrica. 2. La estación de puerta, llamada también door station, es la segunda pieza del equipo. Se instala en la parte exterior de la vivienda y es empleada por la persona que quiere comunicarse con otra ubicada en la estación central. Tiene las siguientes partes: a) Parlante. Permite reproducir la voz de la persona que habla desde la estación central. b) Micrófono. Permite captar la voz de la persona que habla para ser escuchada por la persona ubicada en la estación central. c) Botón de llamada. Mecanismo que permite la activación del timbre en la estación central. Parlante Botón de llamada Micrófono Este ágil sistema de intercomunicación permite comunicaciones instantáneas entre uno o dos puntos de una vivienda (estación central) y sus correspondientes puestos remotos (portero y Indicador de anexos). funcionamiento Algunos intercomunicadores tienen en la consola de la estación central un sistema de señalización que permite individualizar la procedencia del anexo que llama. Esta identificación se hace por medio de diodos emisores de luz (foquitos pequeños) que, al encenderse, indican el anexo que se quiere comunicar. AC 220V Instalación de intercomunicadores

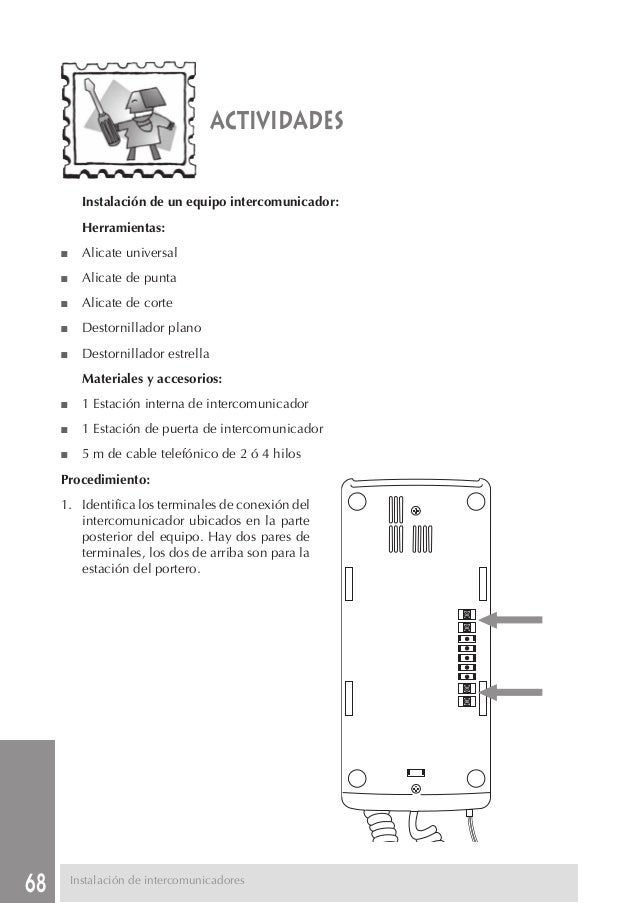

- 69. 68 actividades Instalación de un equipo intercomunicador: Herramientas: ■ Alicate universal ■ Alicate de punta ■ Alicate de corte ■ Destornillador plano ■ Destornillador estrella Materiales y accesorios: ■ 1 Estación interna de intercomunicador ■ 1 Estación de puerta de intercomunicador ■ 5 m de cable telefónico de 2 ó 4 hilos Procedimiento: 1. Identifica los terminales de conexión del intercomunicador ubicados en la parte posterior del equipo. Hay dos pares de terminales, los dos de arriba son para la estación del portero. Instalación de intercomunicadores

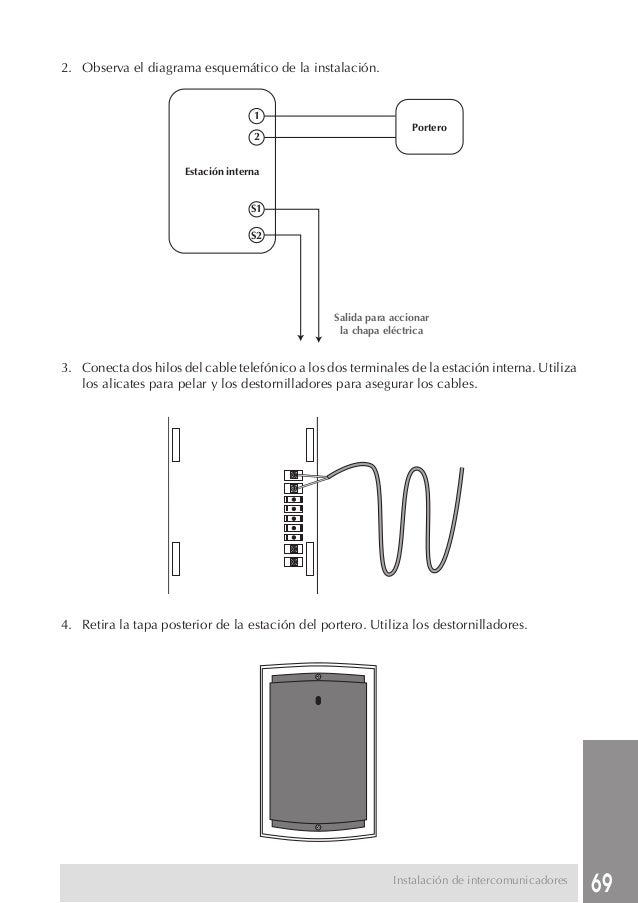

- 70. 69 2. Observa el diagrama esquemático de la instalación. 3. Conecta dos hilos del cable telefónico a los dos terminales de la estación interna. Utiliza los alicates para pelar y los destornilladores para asegurar los cables. 4. Retira la tapa posterior de la estación del portero. Utiliza los destornilladores. Instalación de intercomunicadores 1 2 S1 S2 Portero Estación interna Salida para accionar la chapa eléctrica

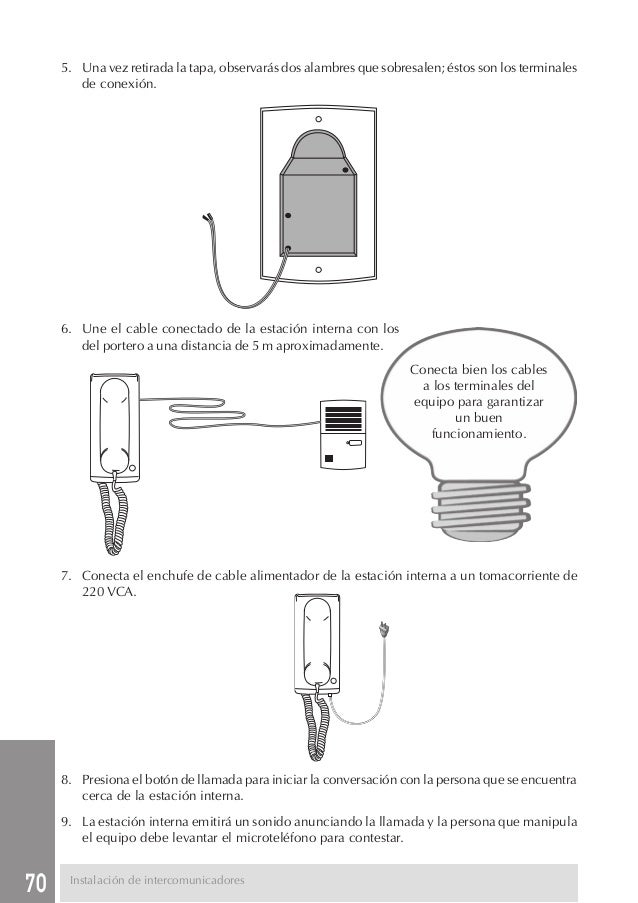

- 71. 70 5. Una vez retirada la tapa, observarás dos alambres que sobresalen; éstos son los terminales de conexión. 6. Une el cable conectado de la estación interna con los del portero a una distancia de 5 m aproximadamente. Conecta bien los cables a los terminales del equipo para garantizar un buen funcionamiento. 7. Conecta el enchufe de cable alimentador de la estación interna a un tomacorriente de 220 VCA. 8. Presiona el botón de llamada para iniciar la conversación con la persona que se encuentra cerca de la estación interna. 9. La estación interna emitirá un sonido anunciando la llamada y la persona que manipula el equipo debe levantar el microteléfono para contestar. Instalación de intercomunicadores

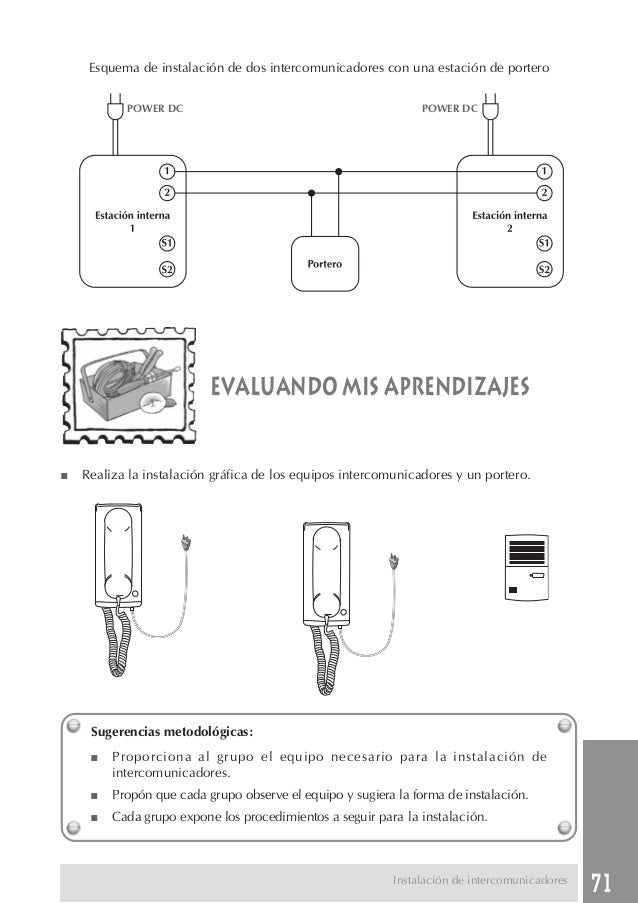

- 72. 71 Esquema de instalación de dos intercomunicadores con una estación de portero POWER DC POWER DC evaluando mis aprendizajes ■ Realiza la instalación gráfica de los equipos intercomunicadores y un portero. Sugerencias metodológicas: ■ Proporciona al grupo el equipo necesario para la instalación de intercomunicadores. ■ Propón que cada grupo observe el equipo y sugiera la forma de instalación. ■ Cada grupo expone los procedimientos a seguir para la instalación. Instalación de intercomunicadores
- 73. 72 Instalación de intercomunicador y Para este tipo de instalaciones puedes emplear cable mellizo o cable telefónico de 4 hilos, debido a la poca corriente eléctrica que circula por ellos. chapa eléctrica Propósito: Conocer y realizar la instalación de un intercomunicador y una chapa eléctrica en una vivienda. SESIÓN 13 El intercomunicador no sólo es un equipo de comunicación, también permite accionar la apertura eléctrica de las puertas desde el interior de la vivienda sin necesidad de movilizarse. Los intercomunicadores cuentan con un botón de apertura o activación de chapa eléctrica y permiten abrir una puerta ubicada a muchos metros. Son muy prácticos, funcionales y efectivos. Comunicación – diálogo Orden para abrir la puerta Presiona el botón de apertura

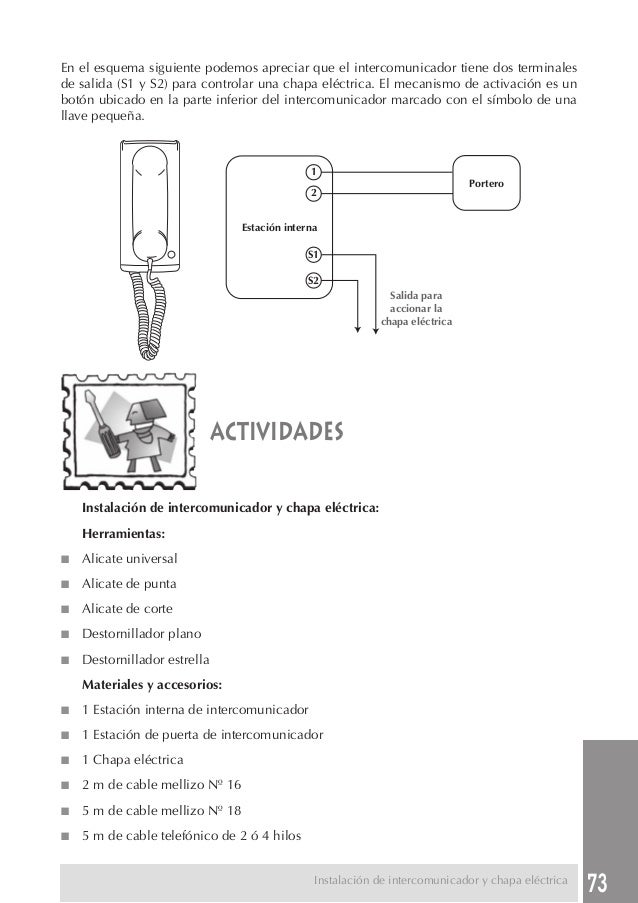

- 74. En el esquema siguiente podemos apreciar que el intercomunicador tiene dos terminales de salida (S1 y S2) para controlar una chapa eléctrica. El mecanismo de activación es un botón ubicado en la parte inferior del intercomunicador marcado con el símbolo de una llave pequeña. actividades Instalación de intercomunicador y chapa eléctrica: Herramientas: Instalación de intercomunicador y chapa eléctrica 73 ■ Alicate universal ■ Alicate de punta ■ Alicate de corte ■ Destornillador plano ■ Destornillador estrella Materiales y accesorios: ■ 1 Estación interna de intercomunicador ■ 1 Estación de puerta de intercomunicador ■ 1 Chapa eléctrica ■ 2 m de cable mellizo Nº 16 ■ 5 m de cable mellizo Nº 18 ■ 5 m de cable telefónico de 2 ó 4 hilos 1 2 S1 S2 Portero Estación interna Salida para accionar la chapa eléctrica

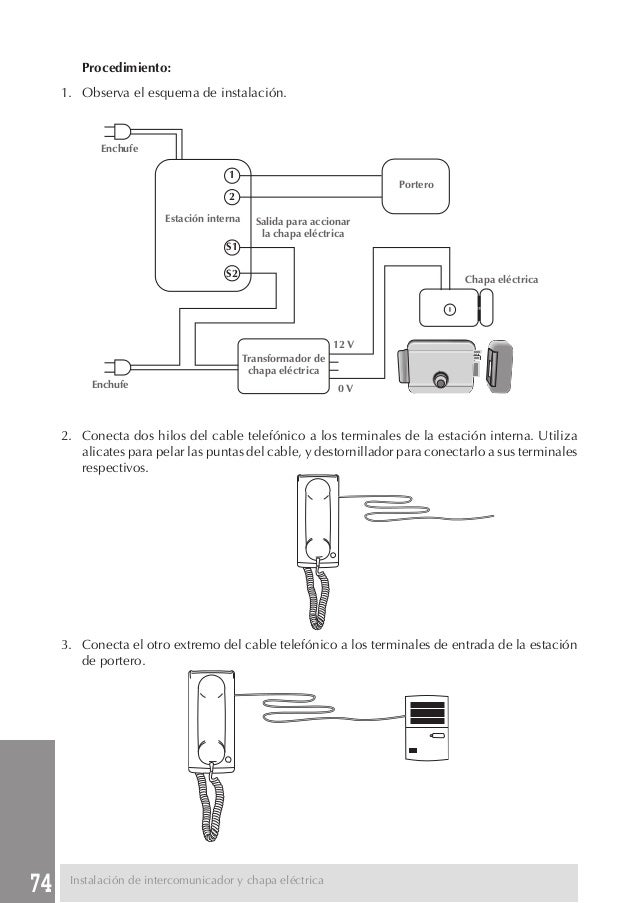

- 75. Procedimiento: 1. Observa el esquema de instalación. 1 2 S1 S2 Salida para accionar la chapa eléctrica 2. Conecta dos hilos del cable telefónico a los terminales de la estación interna. Utiliza alicates para pelar las puntas del cable, y destornillador para conectarlo a sus terminales respectivos. 3. Conecta el otro extremo del cable telefónico a los terminales de entrada de la estación de portero. 74 Instalación de intercomunicador y chapa eléctrica Chapa eléctrica 12 V 0 V Enchufe Enchufe Estación interna Portero Transformador de chapa eléctrica

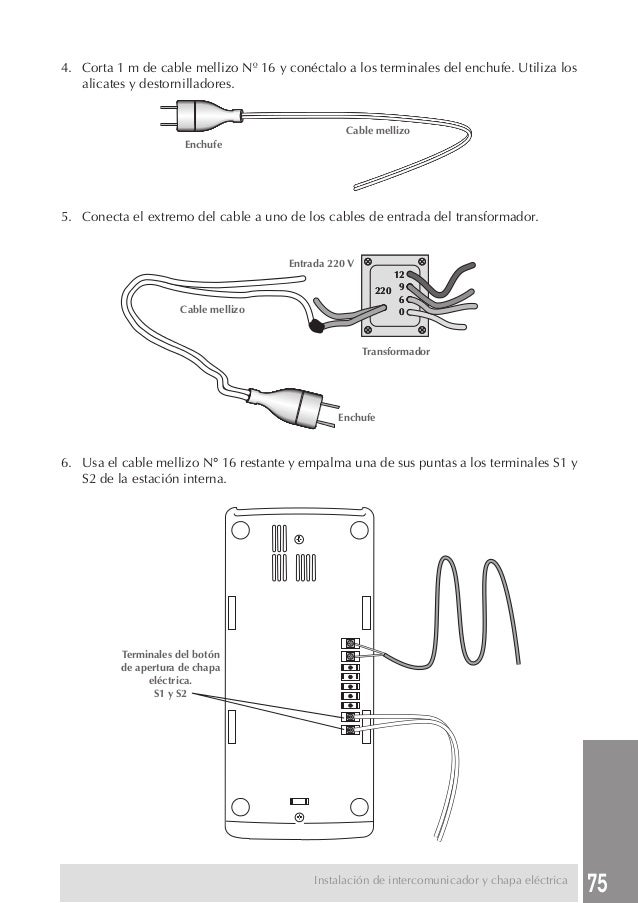

- 76. 4. Corta 1 m de cable mellizo Nº 16 y conéctalo a los terminales del enchufe. Utiliza los Instalación de intercomunicador y chapa eléctrica 75 alicates y destornilladores. Enchufe 5. Conecta el extremo del cable a uno de los cables de entrada del transformador. 6. Usa el cable mellizo N° 16 restante y empalma una de sus puntas a los terminales S1 y S2 de la estación interna. Cable mellizo Cable mellizo Entrada 220 V Transformador Enchufe 12 9 6 0 220 Terminales del botón de apertura de chapa eléctrica. S1 y S2

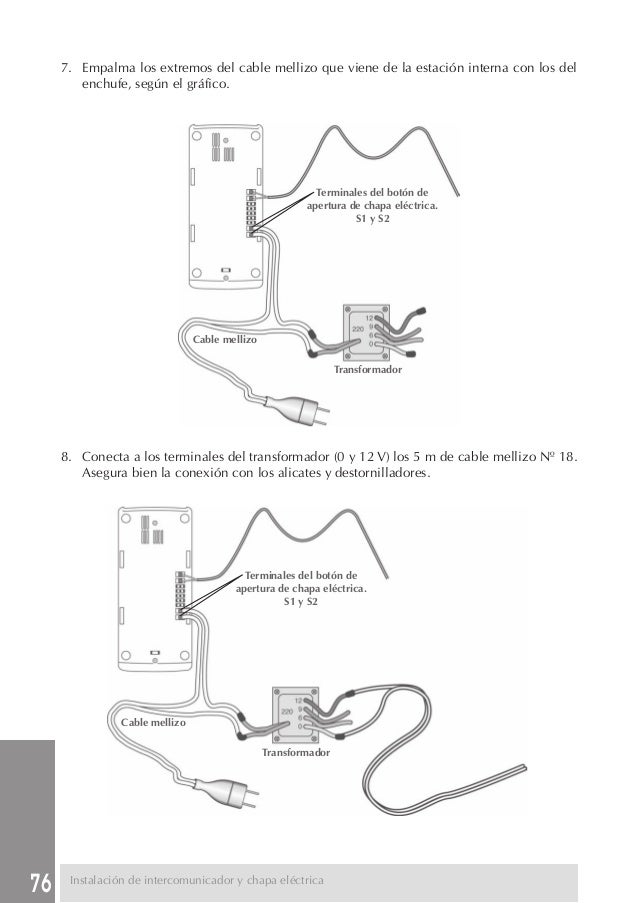

- 77. 76 7. Empalma los extremos del cable mellizo que viene de la estación interna con los del enchufe, según el gráfico. Terminales del botón de apertura de chapa eléctrica. 8. Conecta a los terminales del transformador (0 y 12 V) los 5 m de cable mellizo Nº 18. Asegura bien la conexión con los alicates y destornilladores. Instalación de intercomunicador y chapa eléctrica S1 y S2 Cable mellizo Transformador Terminales del botón de apertura de chapa eléctrica. S1 y S2 Cable mellizo Transformador

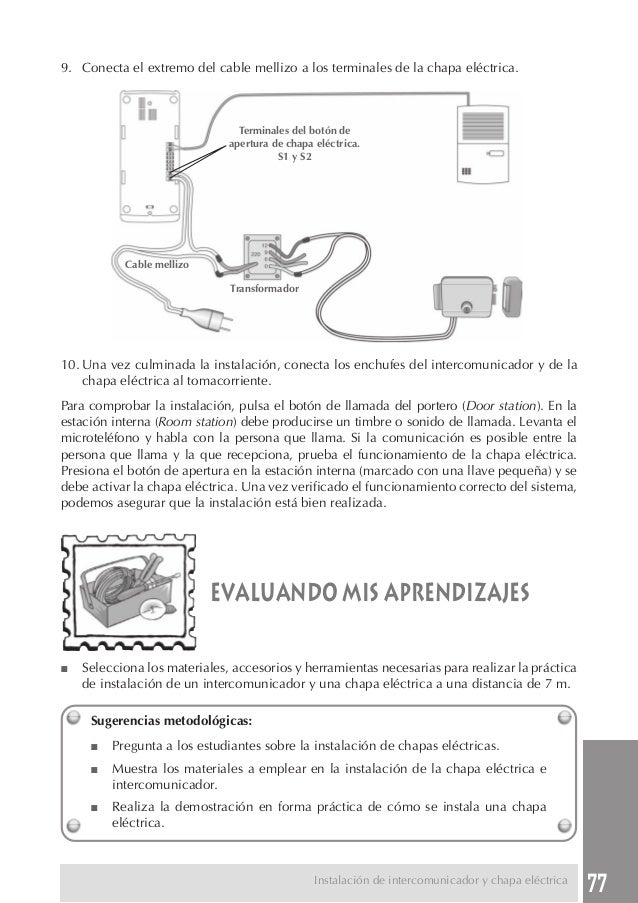

- 78. 77 9. Conecta el extremo del cable mellizo a los terminales de la chapa eléctrica. Terminales del botón de apertura de chapa eléctrica. 10. Una vez culminada la instalación, conecta los enchufes del intercomunicador y de la chapa eléctrica al tomacorriente. Para comprobar la instalación, pulsa el botón de llamada del portero (Door station). En la estación interna (Room station) debe producirse un timbre o sonido de llamada. Levanta el microteléfono y habla con la persona que llama. Si la comunicación es posible entre la persona que llama y la que recepciona, prueba el funcionamiento de la chapa eléctrica. Presiona el botón de apertura en la estación interna (marcado con una llave pequeña) y se debe activar la chapa eléctrica. Una vez verificado el funcionamiento correcto del sistema, podemos asegurar que la instalación está bien realizada. evaluando mis aprendizajes ■ Selecciona los materiales, accesorios y herramientas necesarias para realizar la práctica de instalación de un intercomunicador y una chapa eléctrica a una distancia de 7 m. Sugerencias metodológicas: ■ Pregunta a los estudiantes sobre la instalación de chapas eléctricas. ■ Muestra los materiales a emplear en la instalación de la chapa eléctrica e intercomunicador. ■ Realiza la demostración en forma práctica de cómo se instala una chapa eléctrica. Instalación de intercomunicador y chapa eléctrica S1 y S2 Cable mellizo Transformador

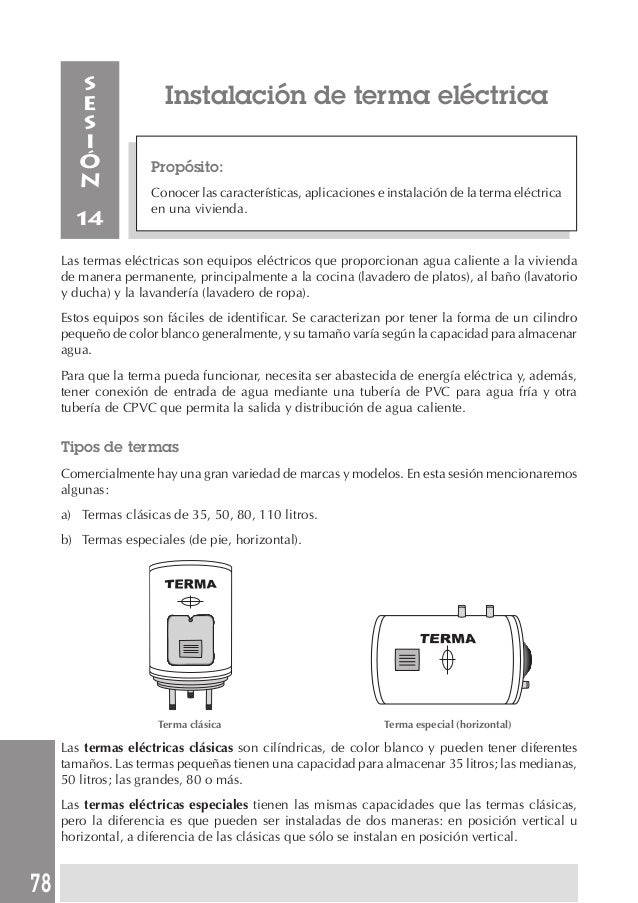

- 79. 78 Instalación de terma eléctrica Propósito: Conocer las características, aplicaciones e instalación de la terma eléctrica en una vivienda. SESIÓN 14 Las termas eléctricas son equipos eléctricos que proporcionan agua caliente a la vivienda de manera permanente, principalmente a la cocina (lavadero de platos), al baño (lavatorio y ducha) y la lavandería (lavadero de ropa). Estos equipos son fáciles de identificar. Se caracterizan por tener la forma de un cilindro pequeño de color blanco generalmente, y su tamaño varía según la capacidad para almacenar agua. Para que la terma pueda funcionar, necesita ser abastecida de energía eléctrica y, además, tener conexión de entrada de agua mediante una tubería de PVC para agua fría y otra tubería de CPVC que permita la salida y distribución de agua caliente. Tipos de termas Comercialmente hay una gran variedad de marcas y modelos. En esta sesión mencionaremos algunas: a) Termas clásicas de 35, 50, 80, 110 litros. b) Termas especiales (de pie, horizontal). Terma clásica Terma especial (horizontal) Las termas eléctricas clásicas son cilíndricas, de color blanco y pueden tener diferentes tamaños. Las termas pequeñas tienen una capacidad para almacenar 35 litros; las medianas, 50 litros; las grandes, 80 o más. Las termas eléctricas especiales tienen las mismas capacidades que las termas clásicas, pero la diferencia es que pueden ser instaladas de dos maneras: en posición vertical u horizontal, a diferencia de las clásicas que sólo se instalan en posición vertical.

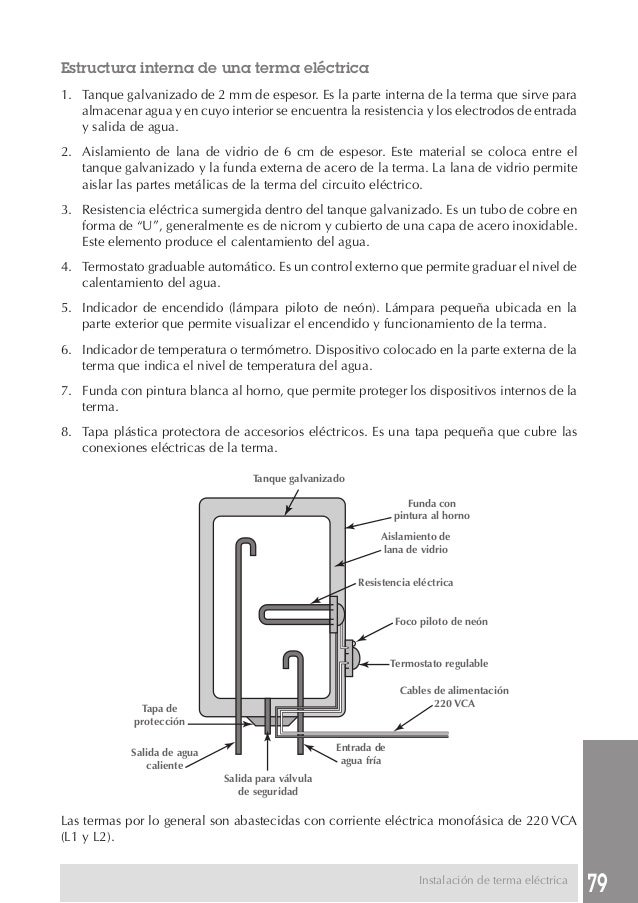

- 80. Estructura interna de una terma eléctrica 1. Tanque galvanizado de 2 mm de espesor. Es la parte interna de la terma que sirve para almacenar agua y en cuyo interior se encuentra la resistencia y los electrodos de entrada y salida de agua. 2. Aislamiento de lana de vidrio de 6 cm de espesor. Este material se coloca entre el tanque galvanizado y la funda externa de acero de la terma. La lana de vidrio permite aislar las partes metálicas de la terma del circuito eléctrico. 3. Resistencia eléctrica sumergida dentro del tanque galvanizado. Es un tubo de cobre en forma de “U”, generalmente es de nicrom y cubierto de una capa de acero inoxidable. Este elemento produce el calentamiento del agua. 4. Termostato graduable automático. Es un control externo que permite graduar el nivel de Funda con pintura al horno Aislamiento de lana de vidrio Resistencia eléctrica Foco piloto de neón Termostato regulable Cables de alimentación 220 VCA Instalación de terma eléctrica 79 calentamiento del agua. 5. Indicador de encendido (lámpara piloto de neón). Lámpara pequeña ubicada en la parte exterior que permite visualizar el encendido y funcionamiento de la terma. 6. Indicador de temperatura o termómetro. Dispositivo colocado en la parte externa de la terma que indica el nivel de temperatura del agua. 7. Funda con pintura blanca al horno, que permite proteger los dispositivos internos de la terma. 8. Tapa plástica protectora de accesorios eléctricos. Es una tapa pequeña que cubre las conexiones eléctricas de la terma. Tapa de protección Salida de agua caliente Tanque galvanizado Salida para válvula de seguridad Entrada de agua fría Las termas por lo general son abastecidas con corriente eléctrica monofásica de 220 VCA (L1 y L2).

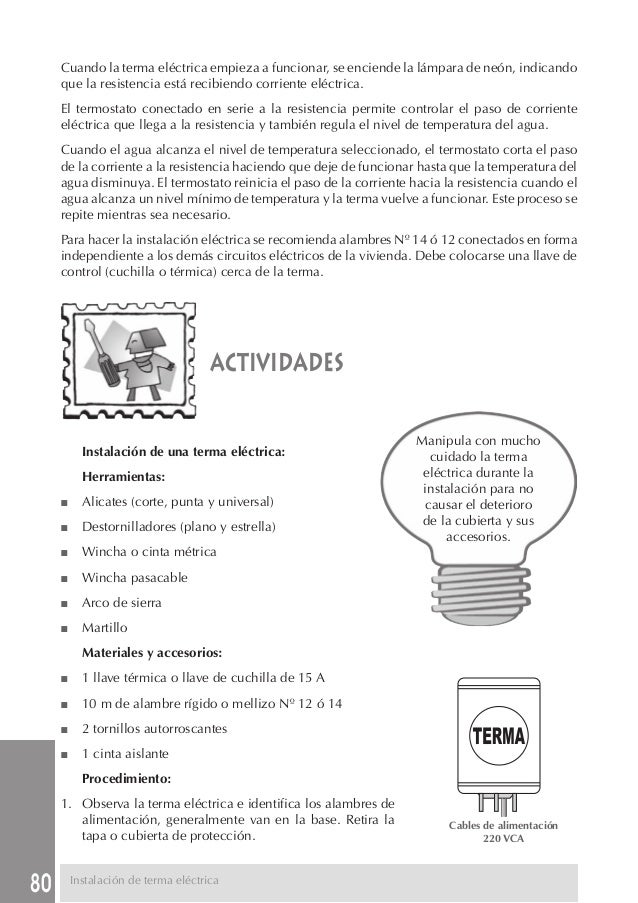

- 81. 80 Cuando la terma eléctrica empieza a funcionar, se enciende la lámpara de neón, indicando que la resistencia está recibiendo corriente eléctrica. El termostato conectado en serie a la resistencia permite controlar el paso de corriente eléctrica que llega a la resistencia y también regula el nivel de temperatura del agua. Cuando el agua alcanza el nivel de temperatura seleccionado, el termostato corta el paso de la corriente a la resistencia haciendo que deje de funcionar hasta que la temperatura del agua disminuya. El termostato reinicia el paso de la corriente hacia la resistencia cuando el agua alcanza un nivel mínimo de temperatura y la terma vuelve a funcionar. Este proceso se repite mientras sea necesario. Para hacer la instalación eléctrica se recomienda alambres Nº 14 ó 12 conectados en forma independiente a los demás circuitos eléctricos de la vivienda. Debe colocarse una llave de control (cuchilla o térmica) cerca de la terma. actividades Manipula con mucho cuidado la terma eléctrica durante la instalación para no causar el deterioro de la cubierta y sus accesorios. Instalación de una terma eléctrica: Herramientas: ■ Alicates (corte, punta y universal) ■ Destornilladores (plano y estrella) ■ Wincha o cinta métrica ■ Wincha pasacable ■ Arco de sierra ■ Martillo Materiales y accesorios: ■ 1 llave térmica o llave de cuchilla de 15 A ■ 10 m de alambre rígido o mellizo Nº 12 ó 14 ■ 2 tornillos autorroscantes ■ 1 cinta aislante Procedimiento: 1. Observa la terma eléctrica e identifica los alambres de alimentación, generalmente van en la base. Retira la tapa o cubierta de protección. Instalación de terma eléctrica Cables de alimentación 220 VCA

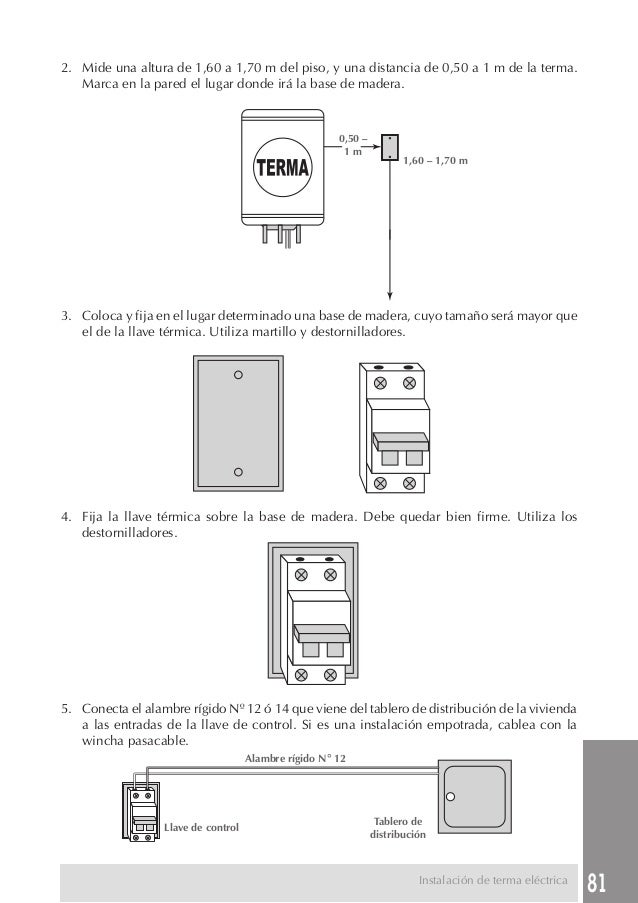

- 82. 81 2. Mide una altura de 1,60 a 1,70 m del piso, y una distancia de 0,50 a 1 m de la terma. Marca en la pared el lugar donde irá la base de madera. 3. Coloca y fija en el lugar determinado una base de madera, cuyo tamaño será mayor que el de la llave térmica. Utiliza martillo y destornilladores. 4. Fija la llave térmica sobre la base de madera. Debe quedar bien firme. Utiliza los destornilladores. 5. Conecta el alambre rígido Nº 12 ó 14 que viene del tablero de distribución de la vivienda a las entradas de la llave de control. Si es una instalación empotrada, cablea con la wincha pasacable. Instalación de terma eléctrica 0,50 – 1 m 1,60 – 1,70 m Llave de control Alambre rígido N° 12 Tablero de distribución

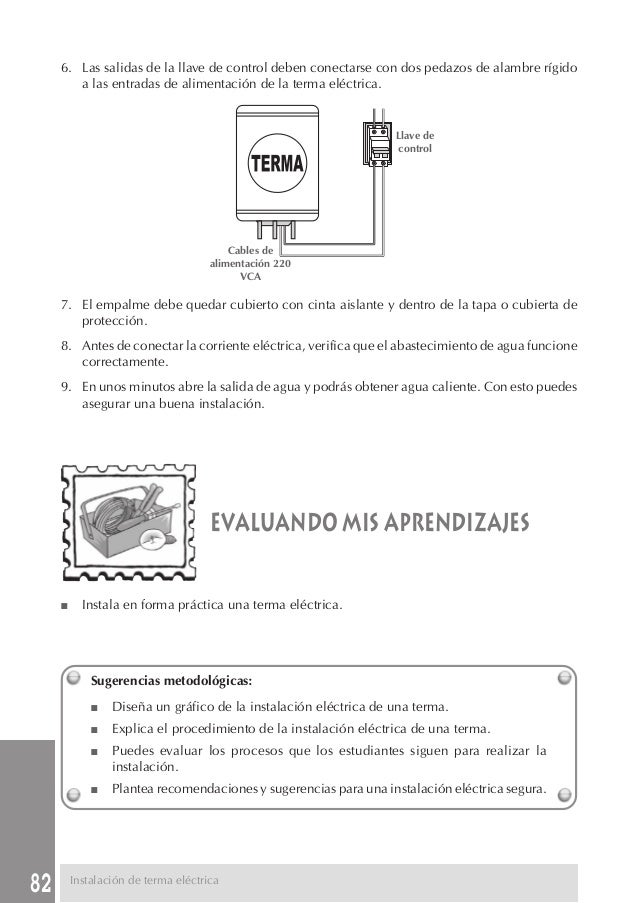

- 83. 82 6. Las salidas de la llave de control deben conectarse con dos pedazos de alambre rígido a las entradas de alimentación de la terma eléctrica. 7. El empalme debe quedar cubierto con cinta aislante y dentro de la tapa o cubierta de 8. Antes de conectar la corriente eléctrica, verifica que el abastecimiento de agua funcione 9. En unos minutos abre la salida de agua y podrás obtener agua caliente. Con esto puedes asegurar una buena instalación. evaluando mis aprendizajes protección. correctamente. ■ Instala en forma práctica una terma eléctrica. Sugerencias metodológicas: ■ Diseña un gráfico de la instalación eléctrica de una terma. ■ Explica el procedimiento de la instalación eléctrica de una terma. ■ Puedes evaluar los procesos que los estudiantes siguen para realizar la instalación. ■ Plantea recomendaciones y sugerencias para una instalación eléctrica segura. Instalación de terma eléctrica Llave de control Cables de alimentación 220 VCA

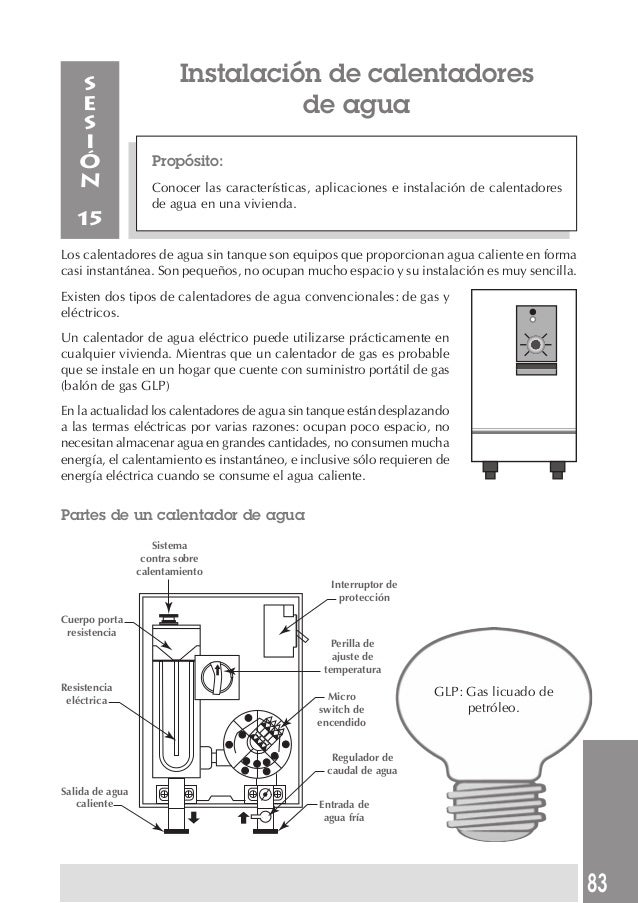

- 84. 83 Instalación de calentadores de agua Propósito: Conocer las características, aplicaciones e instalación de calentadores de agua en una vivienda. SESIÓN 15 Los calentadores de agua sin tanque son equipos que proporcionan agua caliente en forma casi instantánea. Son pequeños, no ocupan mucho espacio y su instalación es muy sencilla. Existen dos tipos de calentadores de agua convencionales: de gas y eléctricos. Un calentador de agua eléctrico puede utilizarse prácticamente en cualquier vivienda. Mientras que un calentador de gas es probable que se instale en un hogar que cuente con suministro portátil de gas (balón de gas GLP) En la actualidad los calentadores de agua sin tanque están desplazando a las termas eléctricas por varias razones: ocupan poco espacio, no necesitan almacenar agua en grandes cantidades, no consumen mucha energía, el calentamiento es instantáneo, e inclusive sólo requieren de energía eléctrica cuando se consume el agua caliente. Partes de un calentador de agua GLP: Gas licuado de petróleo. Sistema contra sobre calentamiento Cuerpo porta resistencia Resistencia eléctrica Salida de agua caliente Interruptor de protección Perilla de ajuste de temperatura Micro switch de encendido Regulador de caudal de agua Entrada de agua fría

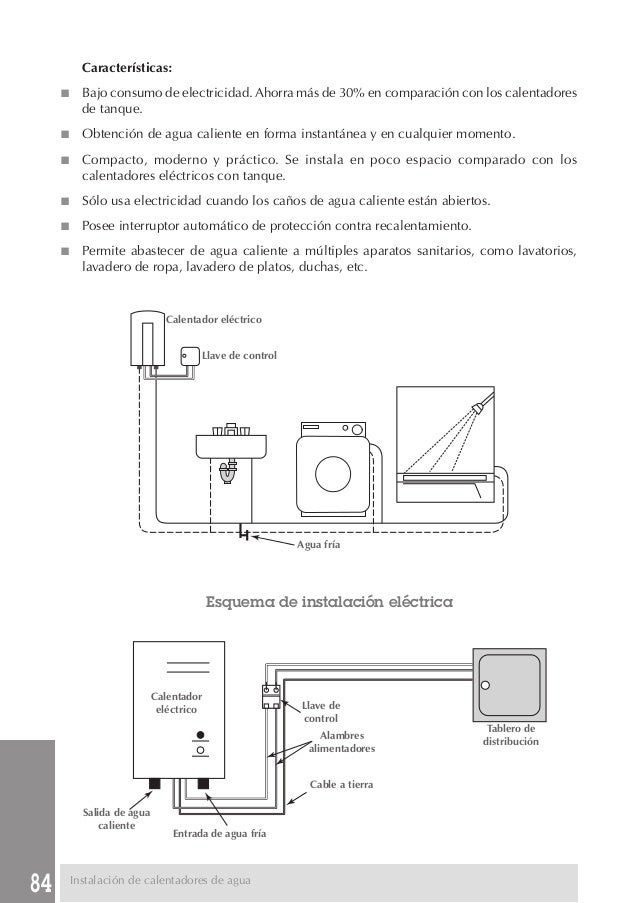

- 85. 84 Características: ■ Bajo consumo de electricidad. Ahorra más de 30% en comparación con los calentadores de tanque. ■ Obtención de agua caliente en forma instantánea y en cualquier momento. ■ Compacto, moderno y práctico. Se instala en poco espacio comparado con los calentadores eléctricos con tanque. ■ Sólo usa electricidad cuando los caños de agua caliente están abiertos. ■ Posee interruptor automático de protección contra recalentamiento. ■ Permite abastecer de agua caliente a múltiples aparatos sanitarios, como lavatorios, lavadero de ropa, lavadero de platos, duchas, etc. Calentador eléctrico Llave de control Instalación de calentadores de agua Agua fría Salida de agua caliente Entrada de agua fría Llave de control Alambres alimentadores Cable a tierra Tablero de distribución Esquema de instalación eléctrica Calentador eléctrico

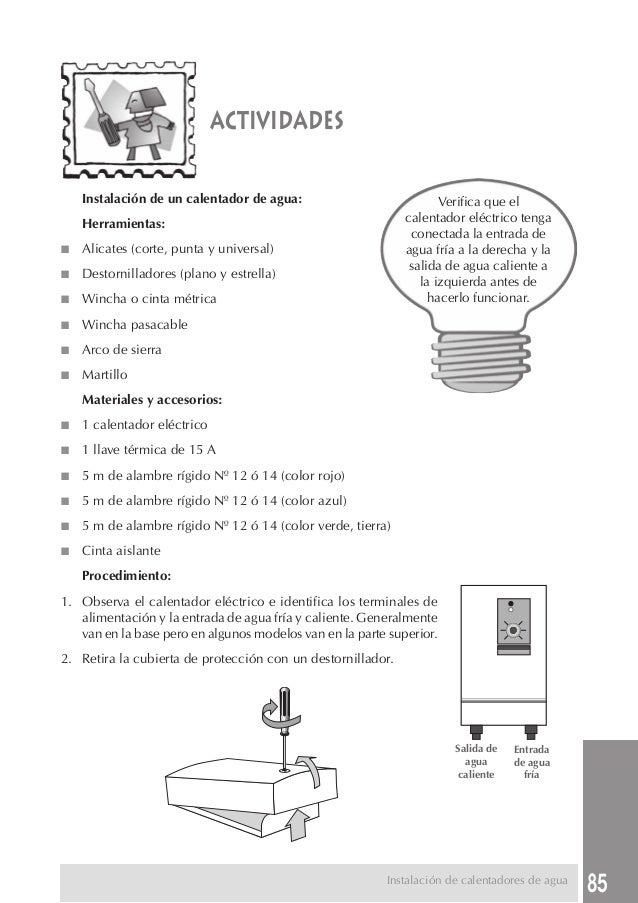

- 86. 85 actividades Instalación de un calentador de agua: Herramientas: ■ Alicates (corte, punta y universal) ■ Destornilladores (plano y estrella) ■ Wincha o cinta métrica ■ Wincha pasacable ■ Arco de sierra ■ Martillo Materiales y accesorios: ■ 1 calentador eléctrico ■ 1 llave térmica de 15 A ■ 5 m de alambre rígido Nº 12 ó 14 (color rojo) ■ 5 m de alambre rígido Nº 12 ó 14 (color azul) ■ 5 m de alambre rígido Nº 12 ó 14 (color verde, tierra) ■ Cinta aislante Procedimiento: 1. Observa el calentador eléctrico e identifica los terminales de alimentación y la entrada de agua fría y caliente. Generalmente van en la base pero en algunos modelos van en la parte superior. 2. Retira la cubierta de protección con un destornillador. Verifica que el calentador eléctrico tenga conectada la entrada de agua fría a la derecha y la salida de agua caliente a la izquierda antes de hacerlo funcionar. Salida de agua caliente Entrada de agua fría Instalación de calentadores de agua

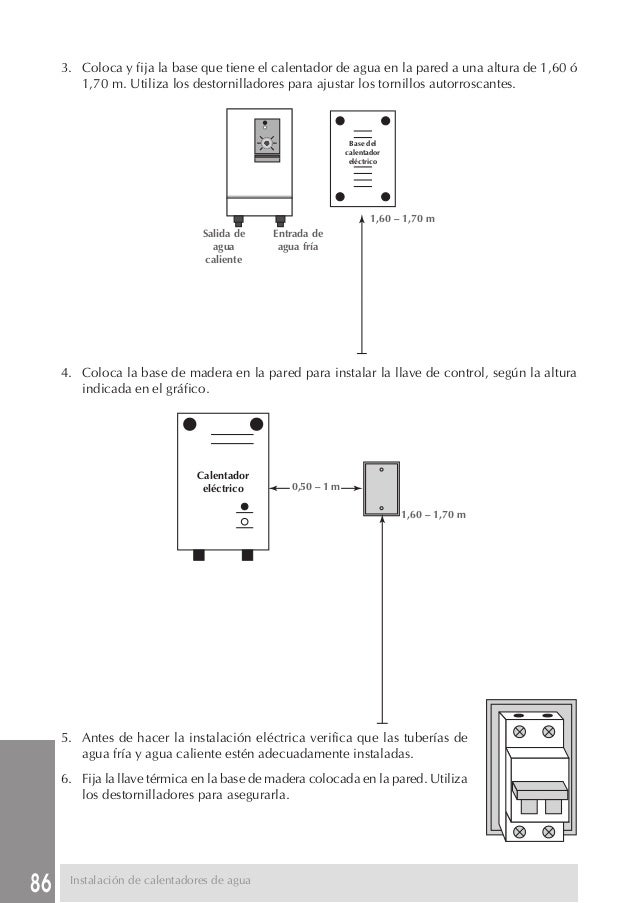

- 87. 86 3. Coloca y fija la base que tiene el calentador de agua en la pared a una altura de 1,60 ó 1,70 m. Utiliza los destornilladores para ajustar los tornillos autorroscantes. 4. Coloca la base de madera en la pared para instalar la llave de control, según la altura indicada en el gráfico. 5. Antes de hacer la instalación eléctrica verifica que las tuberías de agua fría y agua caliente estén adecuadamente instaladas. 6. Fija la llave térmica en la base de madera colocada en la pared. Utiliza los destornilladores para asegurarla. Instalación de calentadores de agua Base del calentador eléctrico Salida de agua caliente Entrada de agua fría 1,60 – 1,70 m Calentador eléctrico 0,50 – 1 m 1,60 – 1,70 m

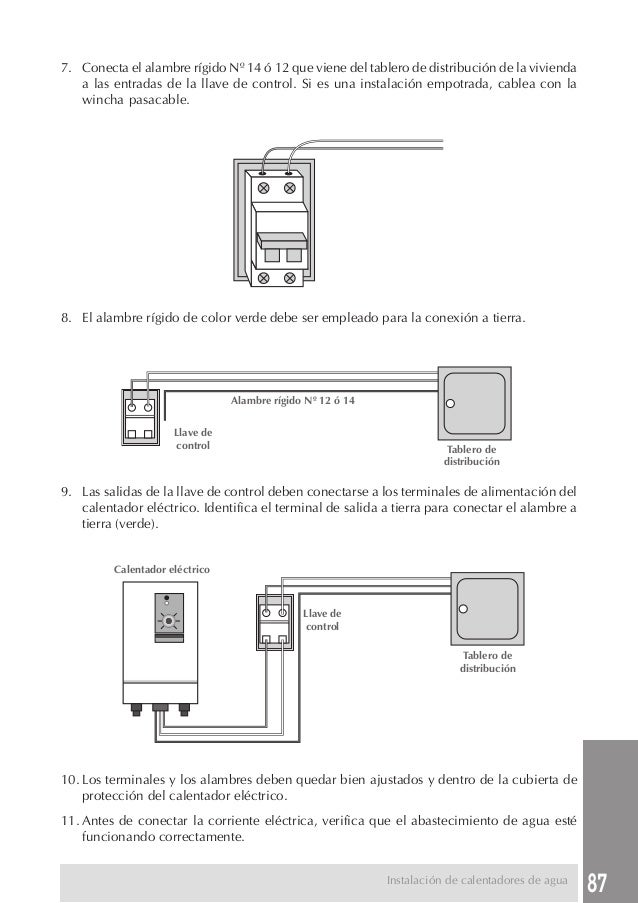

- 88. 87 7. Conecta el alambre rígido Nº 14 ó 12 que viene del tablero de distribución de la vivienda a las entradas de la llave de control. Si es una instalación empotrada, cablea con la wincha pasacable. 8. El alambre rígido de color verde debe ser empleado para la conexión a tierra. 9. Las salidas de la llave de control deben conectarse a los terminales de alimentación del calentador eléctrico. Identifica el terminal de salida a tierra para conectar el alambre a tierra (verde). 10. Los terminales y los alambres deben quedar bien ajustados y dentro de la cubierta de protección del calentador eléctrico. 11. Antes de conectar la corriente eléctrica, verifica que el abastecimiento de agua esté funcionando correctamente. Instalación de calentadores de agua Llave de control Alambre rígido Nº 12 ó 14 Tablero de distribución Calentador eléctrico Llave de control Tablero de distribución

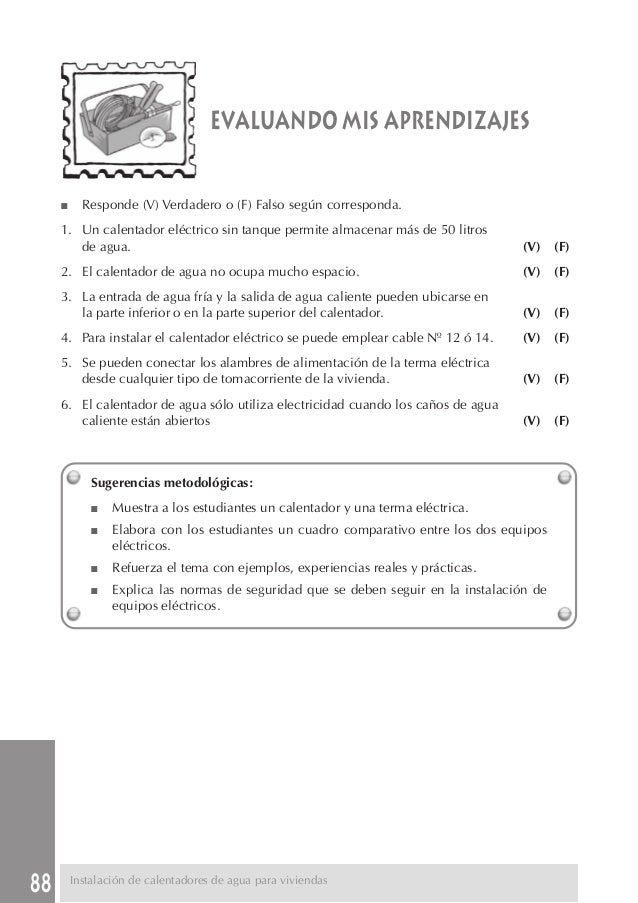

- 89. 88 evaluando mis aprendizajes ■ Responde (V) Verdadero o (F) Falso según corresponda. 1. Un calentador eléctrico sin tanque permite almacenar más de 50 litros de agua. (V) (F) 2. El calentador de agua no ocupa mucho espacio. (V) (F) 3. La entrada de agua fría y la salida de agua caliente pueden ubicarse en la parte inferior o en la parte superior del calentador. (V) (F) 4. Para instalar el calentador eléctrico se puede emplear cable Nº 12 ó 14. (V) (F) 5. Se pueden conectar los alambres de alimentación de la terma eléctrica desde cualquier tipo de tomacorriente de la vivienda. (V) (F) 6. El calentador de agua sólo utiliza electricidad cuando los caños de agua caliente están abiertos (V) (F) Sugerencias metodológicas: ■ Muestra a los estudiantes un calentador y una terma eléctrica. ■ Elabora con los estudiantes un cuadro comparativo entre los dos equipos eléctricos. ■ Refuerza el tema con ejemplos, experiencias reales y prácticas. ■ Explica las normas de seguridad que se deben seguir en la instalación de equipos eléctricos. Instalación de calentadores de agua para viviendas
- 90. 89 Propósito: Conocer las características, funciones y estructura de los artefactos electrodomésticos a resistencia de una vivienda. SESIÓN 16 Artefactos electrodomésticos a resistencia Los artefactos electrodomésticos a resistencia son aquellos que producen calor, debido a que en su interior cuentan con una resistencia de nicrom (aleación de níquel y cromo). Tienen un interruptor o termostato conectado en serie que facilita la regulación de la temperatura. Son artefactos muy sencillos en su circuito eléctrico.
